MAZ-7310 / MAZ-543 met 4K51 “Rubezh” kustraketsysteem
Hieronder vindt u de volledige beschrijving in het Engels en zonder pictogrammen, geschreven in een helder, technisch formaat in militaire stijl.
Systeemoverzicht
De 4K51 Rubezh is een Sovjet mobiel kustverdedigingsraketsysteem gemonteerd op het MAZ-543 zware 8x8 chassis (onderdeel van de MAZ-7310-familie). Het integreert een surveillanceradar, vuurleidingsapparatuur en twee KT-161 raketlanceercontainers op één enkel zelfrijdend voertuig. Het systeem werd in 1978 geïntroduceerd en op grote schaal geëxporteerd.
Primaire componenten
Chassis: MAZ‑543 / MAZ‑543M (afgeleid van de MAZ‑7310-serie).
Radar: 3Ts‑25 “Garpun” (harpoen), opvouwbaar en hydraulisch verhoogd.
Draagraketten: Twee KT-161 containers voor P-15M, P-21 of P-22 anti-scheepsraketten.
Bemanning: Vijf personeelsleden (chauffeur plus vier operators).
Gevechtsrol: Autonoom anti-scheepsaanvalsplatform aan de kust met geïntegreerde detectie en doelgerichtheid.
Raketcapaciteiten
Ondersteunde raketten: P-15M Termit, P-21 (actieve radarzoeker), P-22 (infraroodzoeker).
Effectief bereik: tot ongeveer 80 km, afhankelijk van het rakettype en de radarhorizon.
Begeleiding: Radar of infrarood, afhankelijk van de raketvariant.
Lanceringsmethode: gecontaineriseerde, koude lanceringsreeks met geautomatiseerde targeting.
MAZ‑7310 / MAZ‑543 Chassisspecificaties
Motor: D12A‑525 diesel, 38,9 liter, 525 pk.
Aandrijving: 8×8 vierwielaandrijving.
Maximale snelheid: ongeveer 60 km/u.
Operationeel bereik: ongeveer 500 km.
Brandstofverbruik: Ongeveer 80 liter per 100 km.
Afmetingen:
Lengte: 11,7 meter
Breedte: 3,0 m
Hoogte: ongeveer 3,0 m
Brutogewicht: Tot 43 ton, afhankelijk van de configuratie.
Vering: onafhankelijke ophanging met torsiestang.

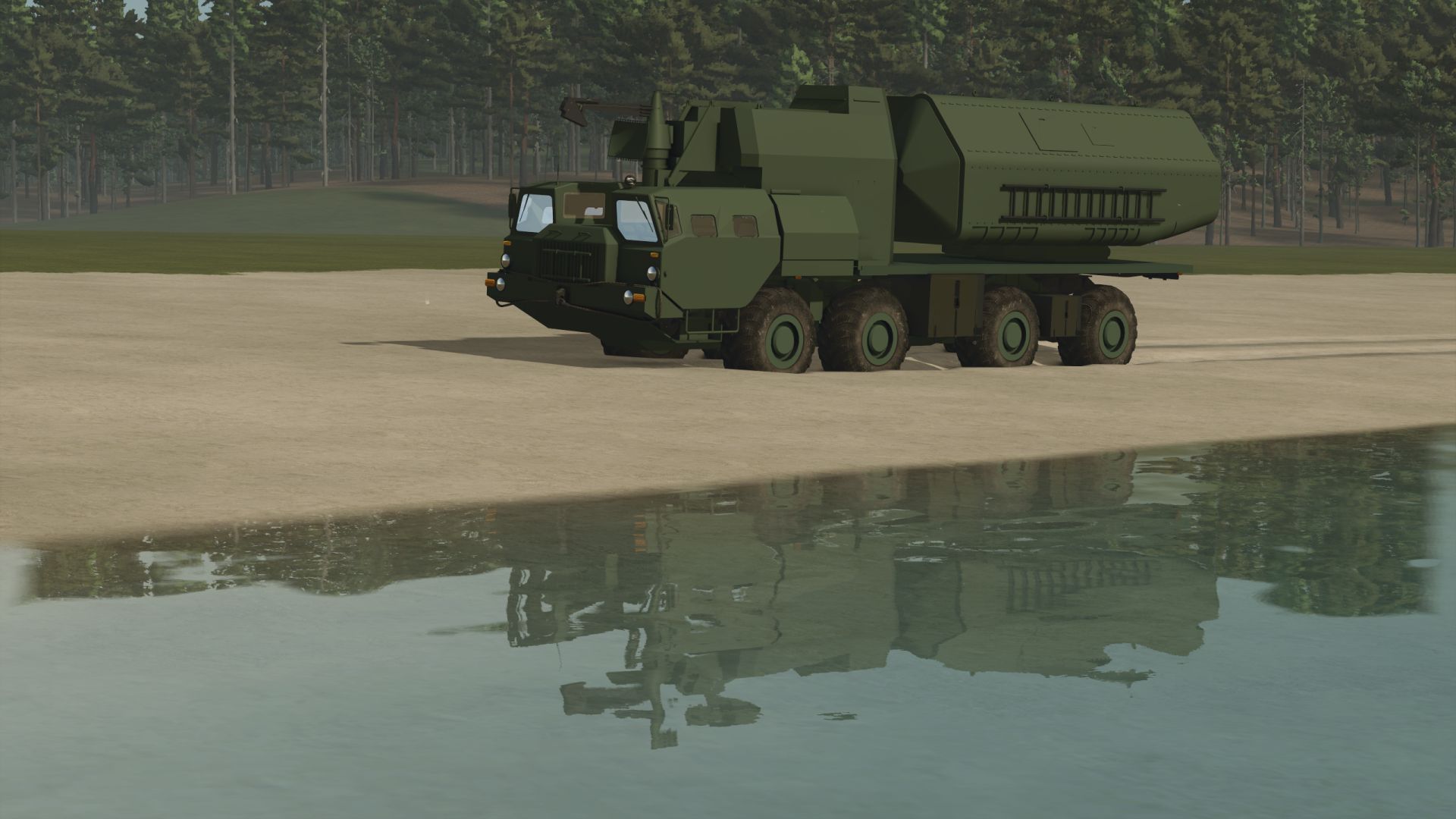

Voertuigindeling
Bestuurderscabine aan de linkerkant, typisch voor de MAZ-543V-configuratie.
Centrale module met radar-, elektronica- en vuurleidingssystemen.
Achterplatform met twee naast elkaar gemonteerde raketcontainers.
Opvouwbare radarmast die tijdens transport naar voren kan worden opgeborgen.
Externe compartimenten voor generatoren, communicatiesystemen en hydraulische units.
Typische animaties voor simulatie of modding
Elevatie- en vouwvolgorde van de radarmast.
Rotatie van het achterste lanceerplatform.
Openen van KT‑161 containerdeuren.

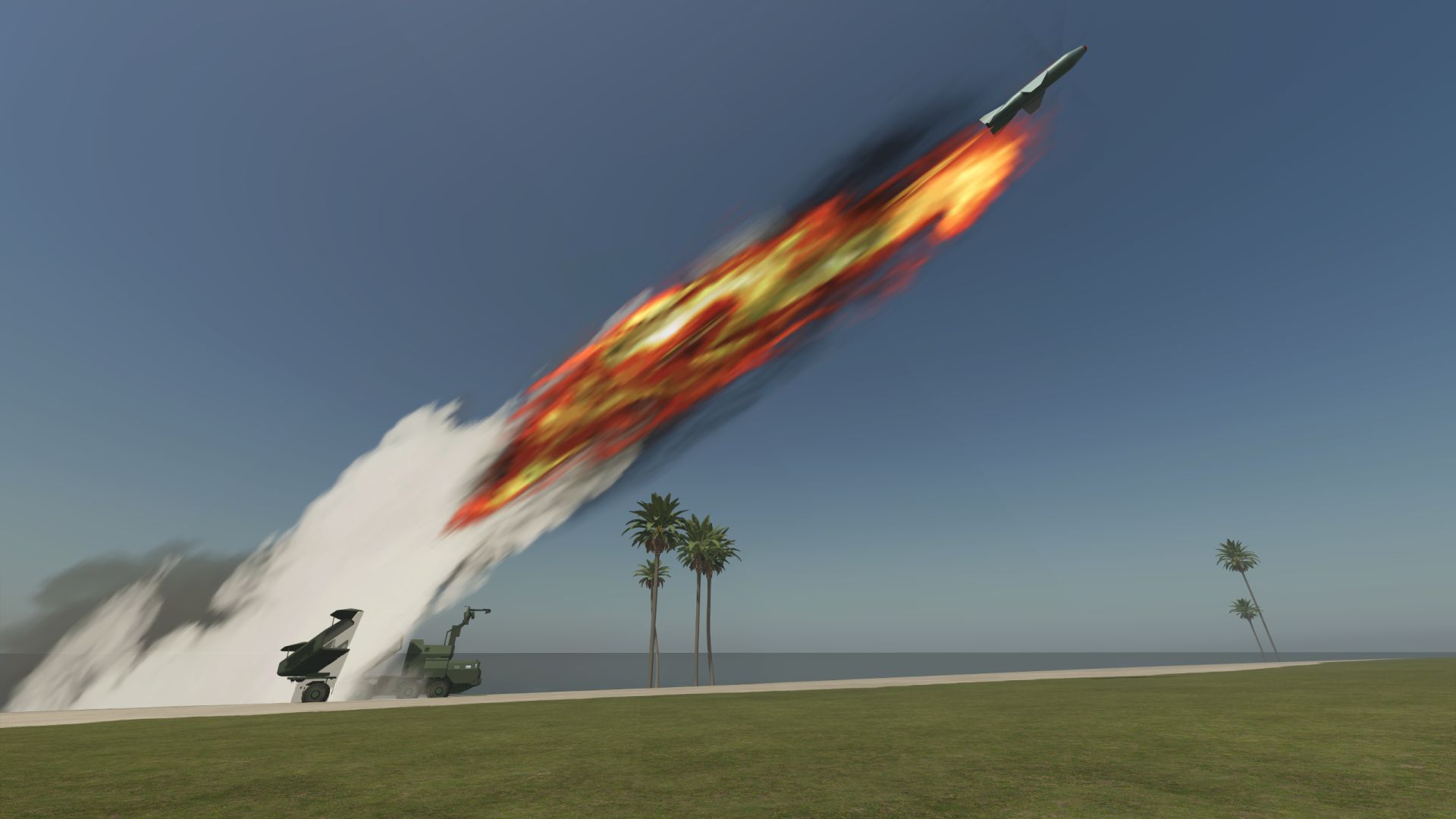

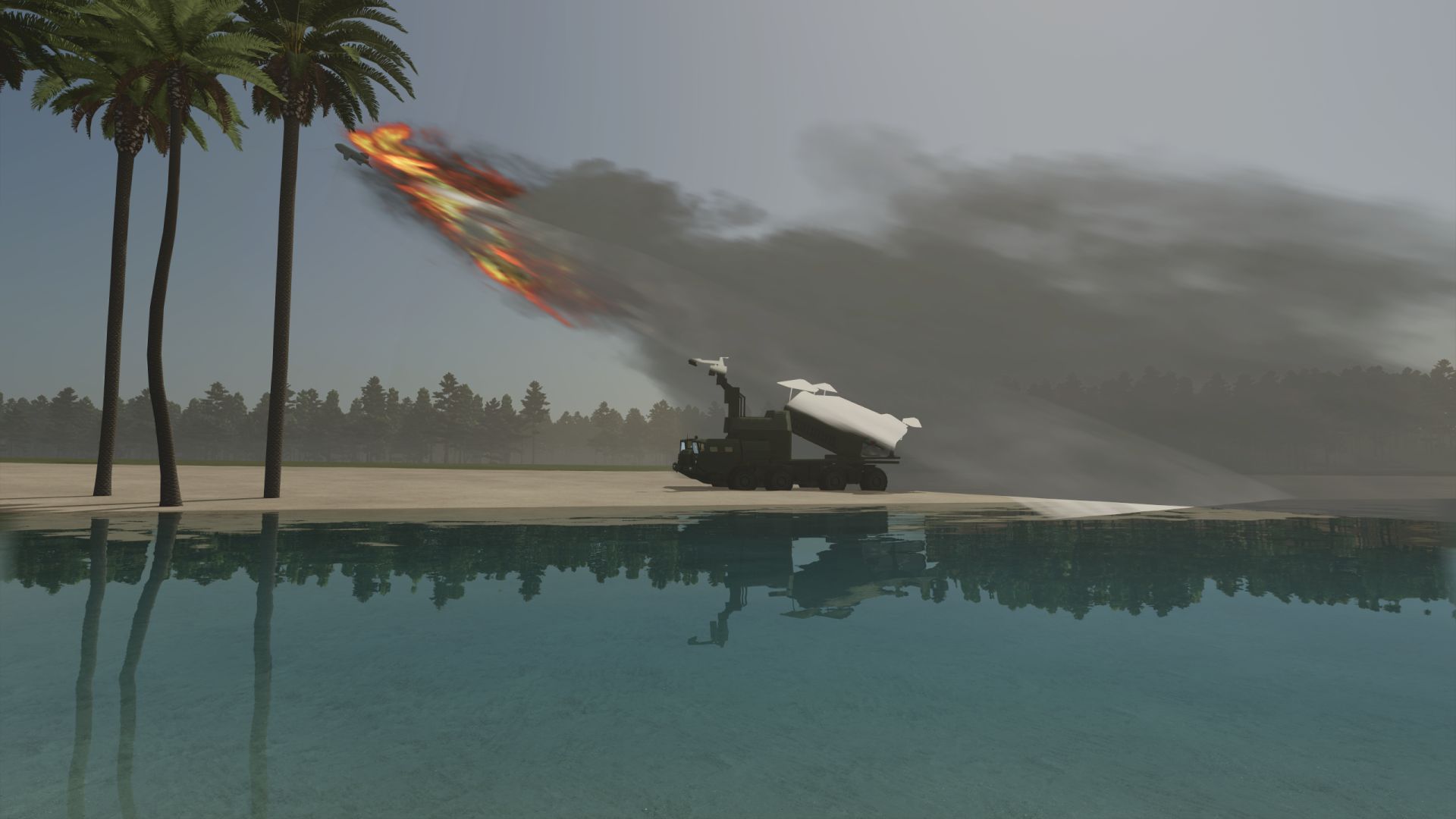

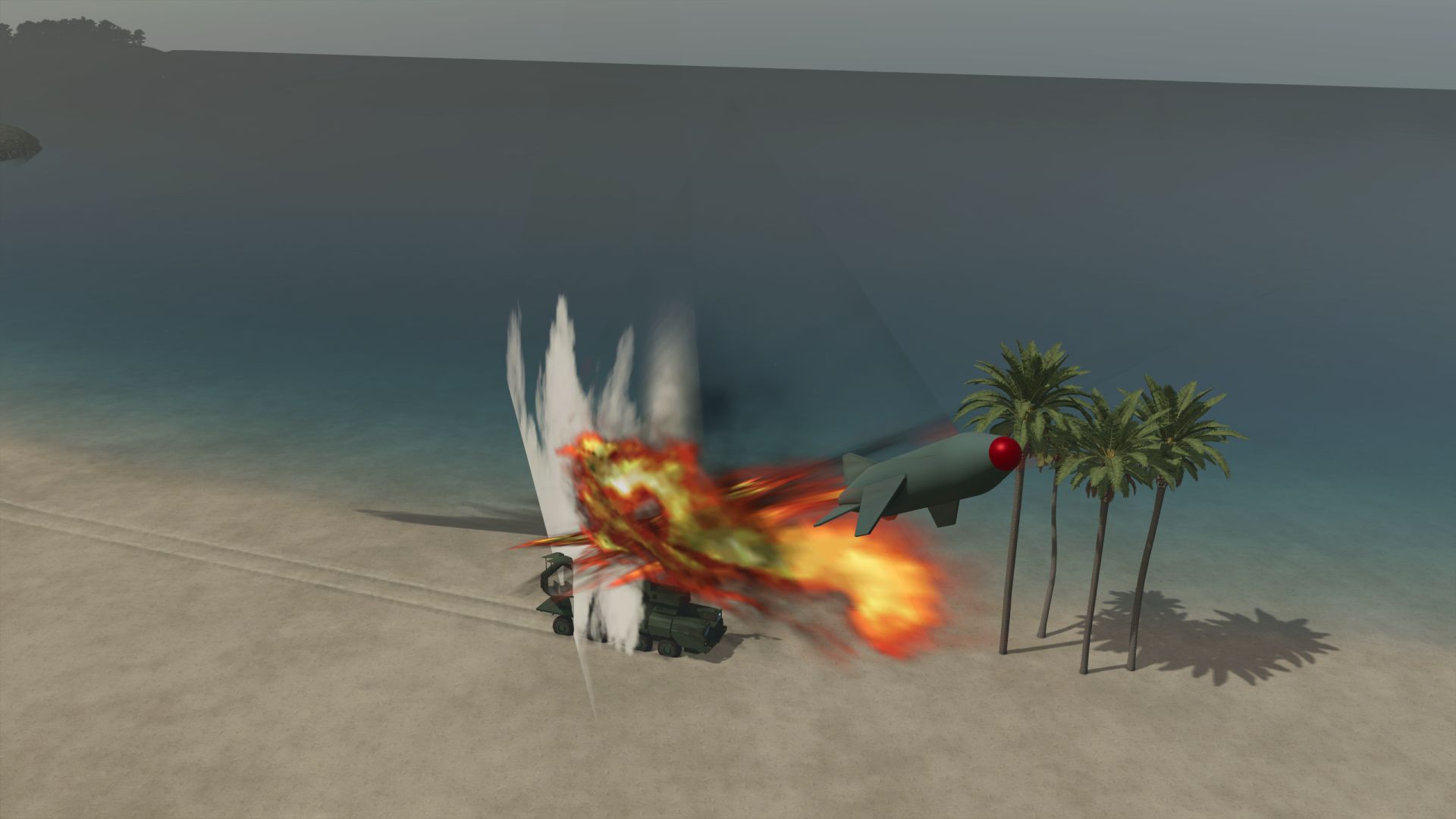

Raketlanceringscyclus voor P-15M/P-21/P-22.
Benaming Betekenis
MAZ7310_4K51_Rubezh verwijst naar het compleet geïntegreerde systeem:
Een MAZ-7310/543 zwaar 8×8-voertuig uitgerust met het 4K51 Rubezh-kustrakettencomplex, inclusief radar, vuurleidingscabine en dubbele KT-161-lanceerinrichtingen.
